自由浮球式蒸汽疏水閥
自由浮球式蒸汽疏水閥
產品型號：CS41H
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
分享到：
[基本信息]
工作原理：該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
| 公稱壓力 | PN16 | PN25 | PN40 |
| 防氣阻功能 | 膜盒或手動 | 膜盒或手動 | 手動 |
| PMA最高允許壓力 | 1.6MPa@38℃ | 2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
| TMA最高允許溫度 | 425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
| TMO最高工作溫度 | 425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |

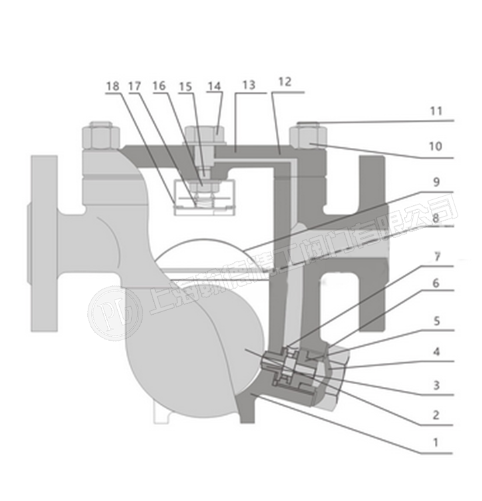

[閥門結構圖]
主要材料表：
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 浮球 | 304 |
| 3 | 封圏 | 2Cr13 |
| 4 | 尾螺 | 2Cr13 |
| 5 | 并帽 | 2Cr13 |
| 6 | 平墊圈 | H62 |
| 7 | 平墊圈 | H62 |
| 8 | 擋圈 | 65Mn |
| 9 | 濾網 | 304 |
| 10 | 螺母 | 45 |
| 11 | 螺柱 | 35CrMoA |
| 12 | 石墨封圏 | 304+石圏 |
| 13 | 閥蓋 | A105 |
| 14 | 螺堵頭 | 2Cr13 |
| 15 | 閥座 | Q235 |
| 16 | 膜合膨脹片 | 304 |
| 17 | 彈簧 | 304 |
| 18 | 保護套 | 304 |
[閥門特點]
能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。
[適應工況]
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
